鉄筋の加工では、曲げ角度だけでなく、鉄筋の種類・径、折曲げ内法直径、フックの余長をセットで確認します。特にフープやスターラップは、末端の形状と位置を含めて、加工帳と施工図を照合しましょう。

ここでは建築構造物に用いる異形鉄筋・丸鋼の末端処理を整理します。設計図書に特に指示がある場合はその指示に従い、疑義がある場合は工事監理者・設計者と協議して施工します。

1．フックを付ける末端部を確認する

鉄筋末端部の処理
対象	確認する内容
丸鋼	すべてフックを付ける。
異形鉄筋のフープ・スターラップ	末端部にフックを付ける。
柱・梁の出隅部分の重ね継手	柱および梁（基礎梁を除く）の出隅部分の鉄筋にフックを付ける。丸柱の場合はすべての鉄筋を対象とする。
柱筋四隅の最頂部・煙突の鉄筋	末端部にフックを付ける。
壁・スラブの開口まわり等	柱・梁に囲まれた壁の開口まわりの壁筋（その他の間仕切壁を除く）、片持スラブ上端筋の先端、スラブ開口まわりの上端筋は、フックの有無・形状を設計図書で確認する。

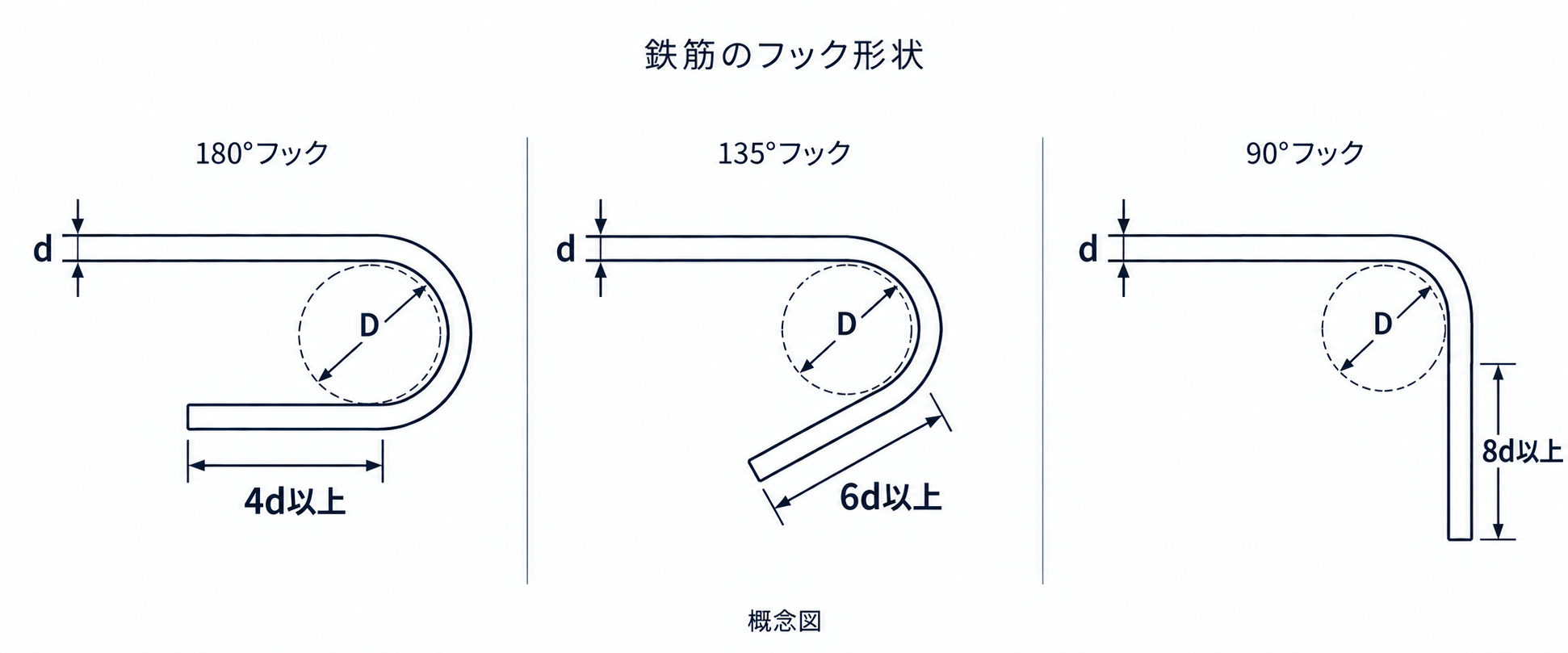

鉄筋の折曲げは冷間加工とします。以下のdは鉄筋径、Dは折曲げ内法直径を表します。内法直径Dとフックの余長は別の寸法です。

鉄筋の折曲げ内法直径D
折曲げ角度	鉄筋の種類	鉄筋径の区分	内法直径D
180°・135°・90°	SR235・SR295 SD295・SD345	丸鋼16φ以下／異形鉄筋D16以下	3d以上
180°・135°・90°	SR235・SR295 SD295・SD345	丸鋼19φ／異形鉄筋D19～D41	4d以上
180°・135°・90°	SD390	D41以下	5d以上
90°	SD490	D25以下	5d以上
90°	SD490	D29～D41	6d以上

SD490を90°を超えて折り曲げる場合は、事前に鉄筋曲げ試験を行い、支障がないことを確認したうえで工事監理者の承諾を得ます。

スターラップ（あばら筋）とフープ（帯筋）は、両端135°曲げを原則とします。

フックを設けない閉鎖形として、機械式接合、溶接閉鎖形せん断補強筋、またはD16以下のフレア溶接を採用する方法があります。製品・接合方法ごとの条件を確認して採用します。

現場フレア溶接の施工要領書で確認する事項
項目	確認内容
溶接技能者	溶接姿勢に応じたJIS Z 3801の有資格者とする。
溶接棒	SR235・SD295・SD345は、E4319およびE4916のうち適した溶接棒を使用する。
溶接作業管理	日本建築学会「鉄骨工事技術指針・工事現場施工編（2018年版）」6章「現場溶接」による。
施工前の承諾	施工要領書を作成し、工事監理者・設計者の承諾を得て施工する。

円形柱のフープ末端形状が設計図書に明記されていない場合は、次の方法から提案し、工事監理者・設計者の指示を受けます。

円形柱のフープ末端処理の選択肢
方法	提供図での確認事項
スパイラル	末端部は1.5巻以上の添巻と135°フック。中間継手部は50d以上かつ300 mm以上の重ねとし、135°フックの余長6d以上、または90°フックの余長12d以上。
溶接閉鎖形せん断補強筋	溶接閉鎖形の円形フープを用いる方法。
フレア溶接	円形フープの接合部に10dの寸法を示している。前節の溶接要領と併せて確認する。

鉄筋の種類と径、曲げ角度、内法直径、余長、フック位置、採用する接合方法を加工帳・施工図と対応付けます。例外形状や接合方法を採用する場合は、試験結果、製品仕様、施工要領書、工事監理者・設計者の承諾内容を残します。

本記事は実務学習のための一般的な確認の視点です。個別案件の適否・寸法・検査条件は、適用する設計図書・法令・規準と、担当設計者・工事監理者の確認に基づいて判断してください。
